產品名稱：自力式壓差控制閥
產品型號：ZYC
產品口徑：DN15～400
產品壓力：0.6-6.4MPa
產品材質：鑄鋼、不銹鋼、合金鋼等
聯系電話： 15901687301
自力式壓差控制閥概述：
ZYC型自力式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的節能產品。適用于供暖方式采用雙管系統的壓差控制，保證系統的壓差基本不變，減低噪音，平衡阻力，消除熱網的水力失調。
自力式壓差控制閥工作原理：

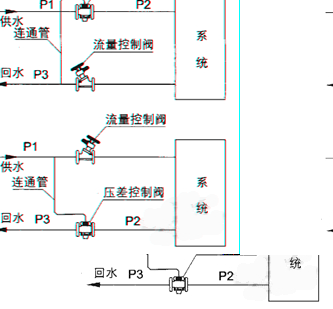

現以安裝在回水管道上的ZYC型自力式壓差控制閥為例說明工作原理。當供水壓力p1增大或減小時，信號由連接管傳如膜片上腔，帶動閥芯下移，使閥座的流通面積減小或增大。P2-P3也增大或減小，直到P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間同閥座流向出口的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，知道膜片的受力重新平衡，P2恢復原值，P1-P2保護原值恒定，從而保證了被控系統的供回水間壓差基本不變。

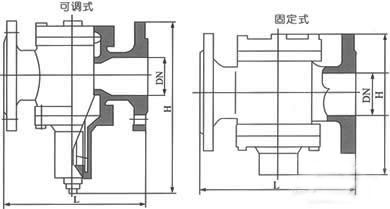

自力式壓差控制閥主要外型尺寸：
|
DN（mm）
|
連接方式
|
L（mm)
|
H
|
H1
|
流量m3/h
|
適用介質
|
介質溫度
|
|
15
|
螺紋
|
110
|
72
|
98
|
0.2-1
|
水
|
0～80℃s
|
|
20
|
110
|
72
|
98
|
0.3-1.5
|
|
25
|
115
|
82
|
102
|
0.5-2
|
|
32
|
法蘭
|
160
|
91
|
94
|
1-4
|
|
40
|
200
|
147
|
112
|
1.5-6
|
|
50
|
215
|
120
|
112
|
2-8
|
|
65
|
220
|
125
|
120
|
3-12
|
|
80
|
275
|
188
|
133
|
5-20
|
|
100
|
290
|
208
|
160
|
10-52
|
|
125
|
310
|
226
|
175
|
15-45
|
|
150
|
350
|
258
|
195
|
30-80
|
|
200
|
430
|
301
|
230
|
40-180
|
|
250
|
520
|
367
|
265
|
100-300
|
|
300
|
635
|
430
|
300
|
150-500
|
|
350
|
670
|
504
|
340
|
200-700
|
