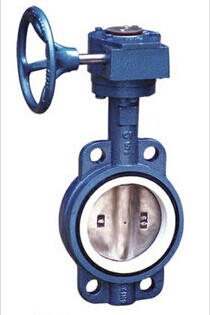

產品名稱：襯氟對夾式蝶閥
型 號：D371F4
產品口徑：DN50～1200
產品壓力：1.0-6.4Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等
聯系電話：15901687301
產品詳情：
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。
閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
工作壓力：1.0Mpa-50.0Mpa。
工作溫度：-196℃-650℃。
連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。
驅動方式：手動、氣動、液動、電動。
上；菹拈y門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。
襯氟對夾式蝶閥詳細信息：
蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟，關閉與調節。襯里蝶閥是在過流部件，閥體、蝶板、閥桿上采用襯里技術有較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化擠、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥，截止閥和其他類型的切斷、調節閥門。
襯氟對夾式蝶閥結構特點：
1、體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏，使用壽命長。
3、流量特性趨于直線，調節性能最優。
4、結構簡單，開關迅速，90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
6、可根據用戶需求配置氣動、電動裝置、滿足遙控和程控的需要。
7、更換零件襯里材質可適用于各種介質。
襯氟對夾式蝶閥技術參數及執行標準
|
|
襯塑蝶閥
|
襯膠蝶閥
|
|
連接形式
|
|
“A”型對夾連接
|
“LT”型對夾連接
|
法蘭連接
|
“A”型對夾連接
|
“LT”型對夾連接
|
|
公稱通徑
|
DN40~2000
|
DN40~600
|
DN50~1200
|
DN50~1000
|
DN50~600
|
|
公稱壓力(Mpa)
|
PN1.0、PN1.6
|
|
閥門材料
|
灰鑄鐵、碳鋼、不銹鋼
|
|
襯里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
橡膠
|
|
適用介質
|
詳見防腐襯里材料
|
淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類 |
|
工作溫度(℃)
|
-15~150℃
|
|
設計制造
|
GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
|
|
結構長度
|
GB/T 12221-89
|
|
連接法蘭
|
JB/T 82.1-94、GB/T9113.1-2000
|
|
壓力試驗
|
GB/T 13927-1992
|
|
傳動方式
|
手動、蝸輪蝸桿、氣動、電動
|
